MKN-1177-整机特点

　　1、采用24T机械手刀库。
　　
　　2、X/Y轴均标配大功率电机，Z轴采用大一级电机，快速定位，减少震动；
　　
　　3、主轴电机标配11/15大扭矩马达，主轴扭矩相比其他品牌同等机型明显提升，适合重切削；
　　
　　4、cnc数控加工中心的机床零部件属于名厂，行业内配置。

MKN-1177-光机特点

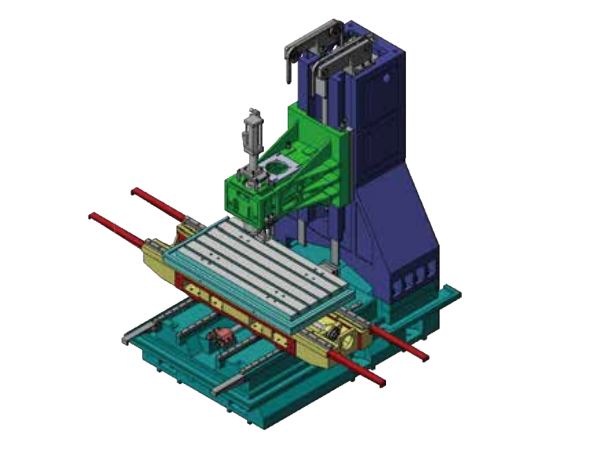

1177加工中心光机

　　1、德国力士乐线轨；日本THK滚珠丝杆
　　
　　2、Y轴超大跨距；
　　
　　3、Y轴四导轨，刚性强确保有力刀削；
　　
　　4、三轴采用NSK原装轴承，3+2模式，预拉处理，防止热变位；
　　
　　5、BT50主轴；
　　
　　6、采用台湾原装超高速打刀缸；
　　
　　7、机床床身采用树脂砂铸件。

MKN-1177cnc数控加工中心参数

项目	规格	单位	MKN-1177
行程	X/Y/Z轴	mm	1100700700
	主轴鼻端至工作台距离		110-810
	主轴中心至立柱轨道距离	mm	735
	轨道形式		线性导轨
工作台	工作台尺寸(L*W)	mm	1300*650
	工作台承重	kg	1500
	T型槽	No/mm	5-18*120
主轴	主轴锥孔(型号/安装尺寸)	m	BT50
	主轴转速	rpm	8000
	主轴传动方式		皮带式
进给	X/Y/Z 轴快速进给	m/min	30/30/16
进给	切削进给	mm/min	8000
换刀装置(选配)	换刀方式		侧挂式
	刀柄规格	type	BT50
	刀具容量	tools	24
	刀具重量	kg	15
马达	主轴马达	kw	11/15
	三轴伺服马达	kw	3KW
	冷却马达	m/h-m	4~60
精度	定位精度	mm	±0.007
精度	重复定位精度	mm	±0.004
动力需求	电力要求	kva	30
动力需求	气压要求	Kg/cm	6~8
机床尺寸	长宽高		385027502780
机床尺寸	重量约	t	9.5
